QNAP TS-464 mit LACP Link Aggregation am QSW-M3224-24T Switch einrichten

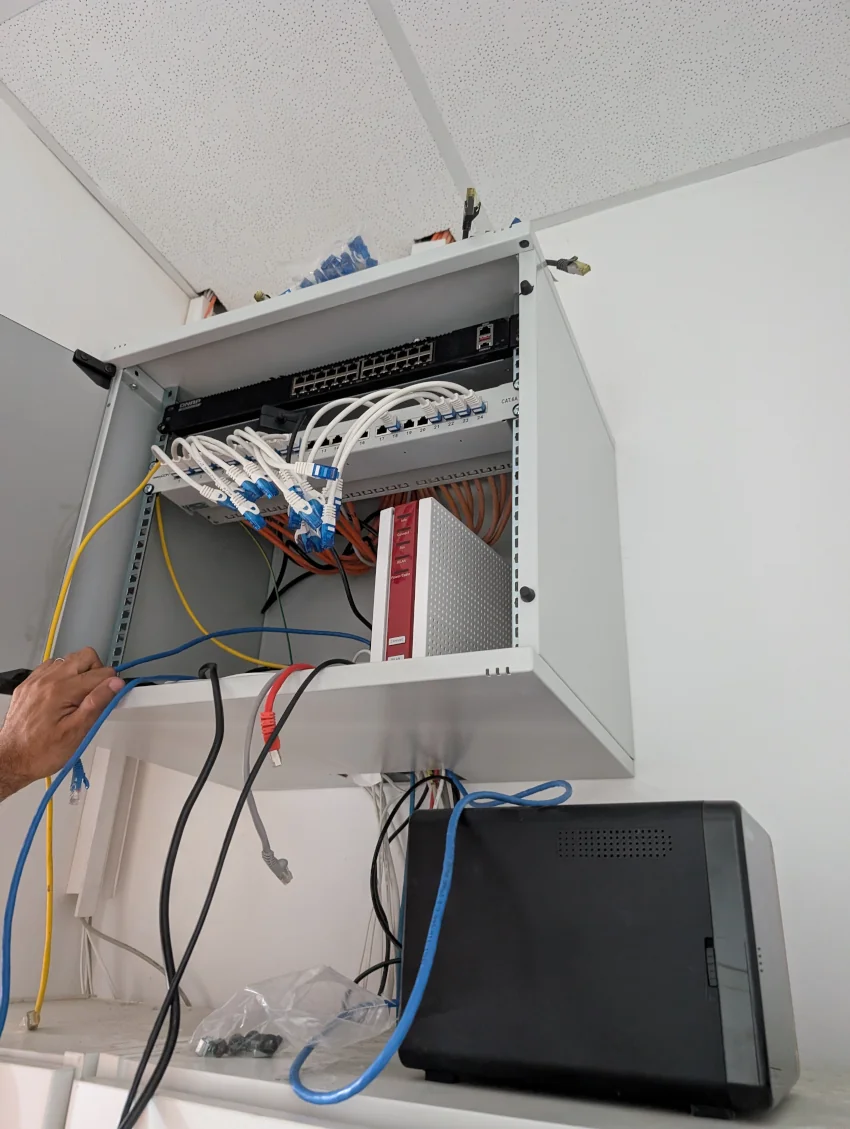

Physikalische Verkabelung am Netzwerkschrank

Verbinde die beiden LAN-Ports des QNAP NAS mit zwei nebeneinanderliegenden Ports am Managed Switch (z. B. Port 15 und 16).

LACP am Managed Switch konfigurieren

1. Logge dich in die Web-Oberfläche des QNAP QSW-M3224-24T Switch ein.
2. Navigiere zu L2 Features › Link Aggregation (Port Trunking).
3. Erstelle eine neue Trunk-Gruppe (z. B. Trunk 1).
4. Wähle als Algorithmus/Typ LACP (Dynamic).
5. Weise die beiden entsprechenden Switch-Ports der Trunk-Gruppe zu und speichere die Einstellung.

Virtuellen Switch & Link Aggregation auf dem QNAP NAS einrichten

1. Öffne im QTS-Dashboard den Netzwerk- und virtueller Switch Manager.
2. Gehe auf Schnittstellen › Port-Bündelung (Link Aggregation).
3. Klicke auf Hinzufügen und wähle Adapter 1 und Adapter 2 aus.
4. Wähle als Bündelungsmodus IEEE 802.3ad LACP.
5. Wähle die gewünschte Hash-Richtlinie (Standard: Layer 2+3 (IP und MAC) für optimale Lastverteilung).
6. Nach dem Übernehmen fasst QTS beide Adapter zu einer gemeinsamen virtuellen Schnittstelle (z. B. Adapter 1+2) mit einer einzigen IP-Adresse zusammen.

Funktionsprüfung & Netzwerk-Analyse

Nach erfolgreicher Bündelung teilen sich beide Netzwerkkarten eine gemeinsame virtuelle MAC- und IP-Adresse (im Beispiel 192.168.178.56).

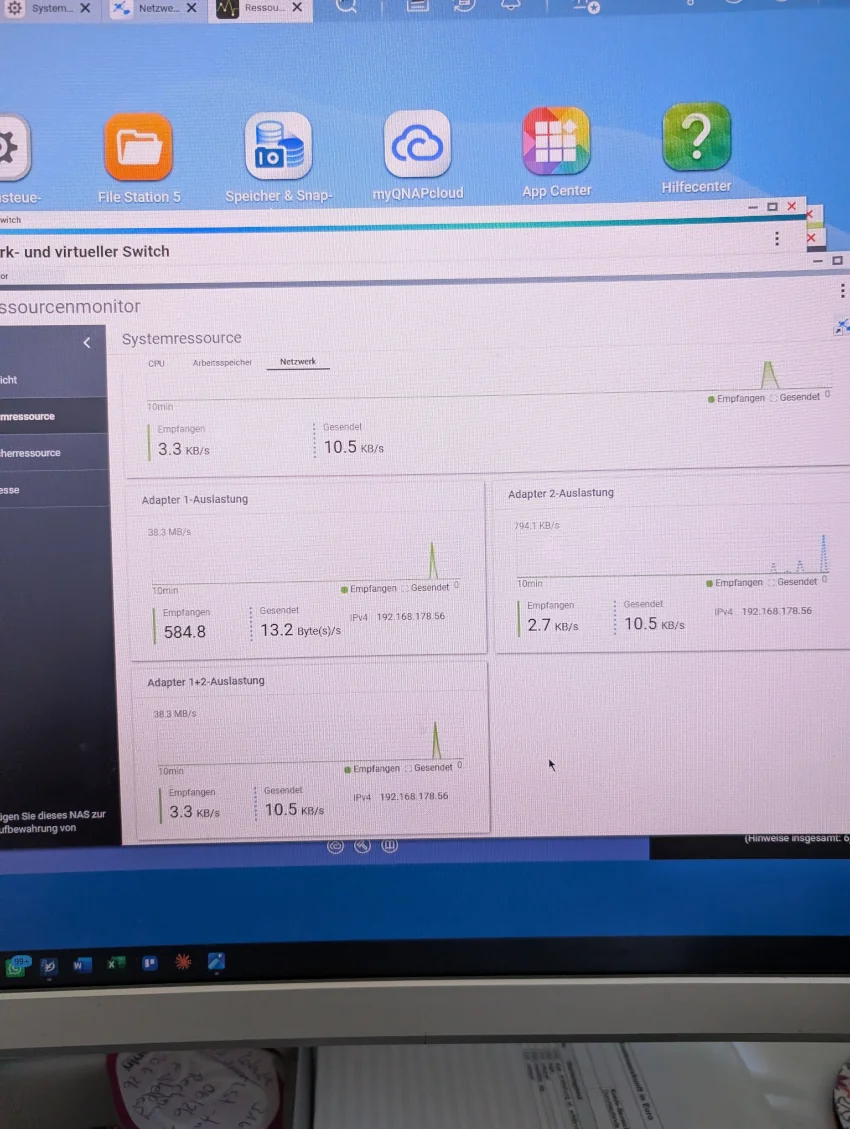

1. Auslastung im Ressourcenmonitor prüfen

Im QNAP Ressourcenmonitor unter Netzwerk wird die kombinierte Auslastung von Adapter 1+2 angezeigt. Beide physikalischen Adapter arbeiten nun parallel.

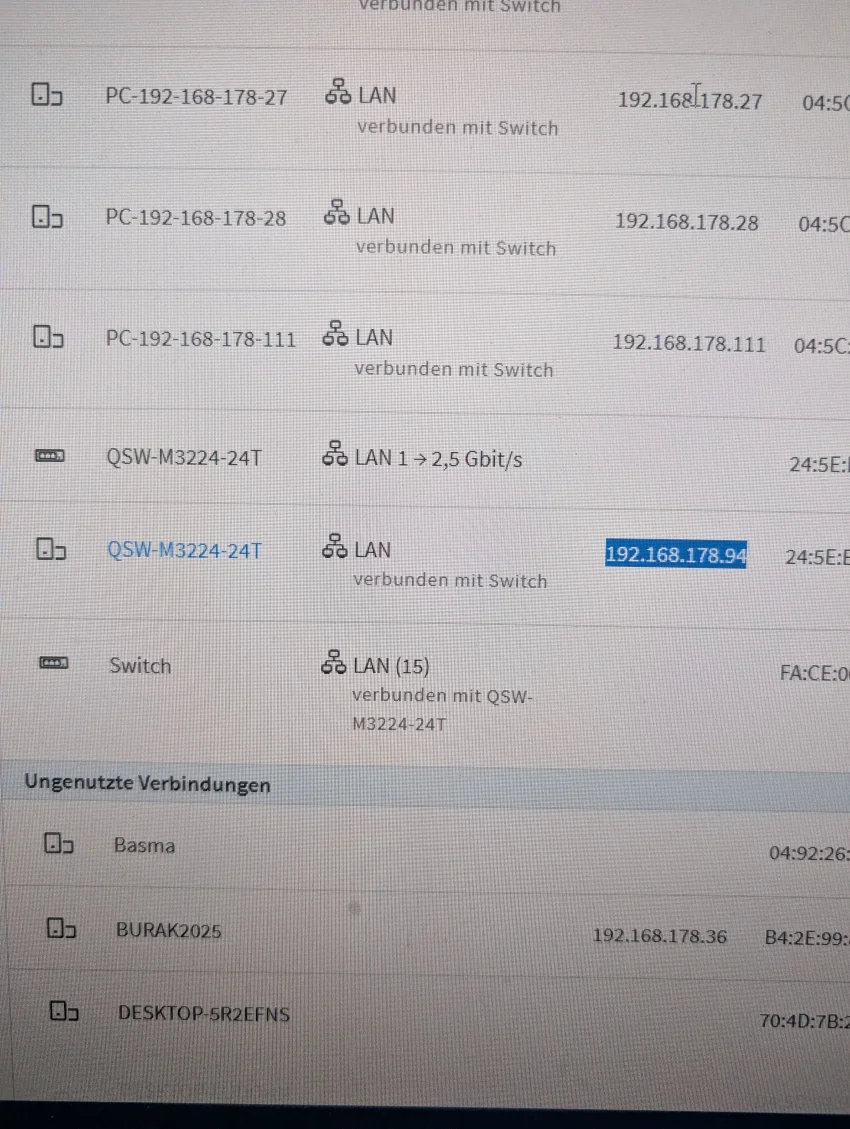

2. Router-/Mesh-Übersicht kontrollieren

In der Übersicht des Routers (z. B. FRITZ!Box oder Mesh-Master) wird der Switch-Trunk nun als gebündelte Verbindung erkannt.
